传统的锂电池材料通常使用金属锂或其合金作为正极材料。但随着我国科学技术的发展，以磷酸铁锂为正极材料的锂离子电池逐步得到推广应用，开启了锂电行业的高效模式，其循环性寿命和安全性远远优于传统的锂电池。但磷酸铁锂中的金属元素含量过多，会严重影响锂离子电池的安全性能，因此测定磷酸铁锂中的锌、铜、铝、锰等元素含量具有非常重要的意义。样品前处理是金属元素分析的重要环节。本文采用微波消解法对正极材料磷酸铁锂进行前处理，通过ICP-MS测定其金属元素含量，比较其消解效果。
实验部分
1.试剂
盐酸(优级纯,ρ≈1.19 g/mL)
2.仪器与材料
A8微波消解仪（格丹纳）
万分之一电子天平
微波消解罐（聚四氟乙烯，100 mL）
滤纸
移液枪
3.样品

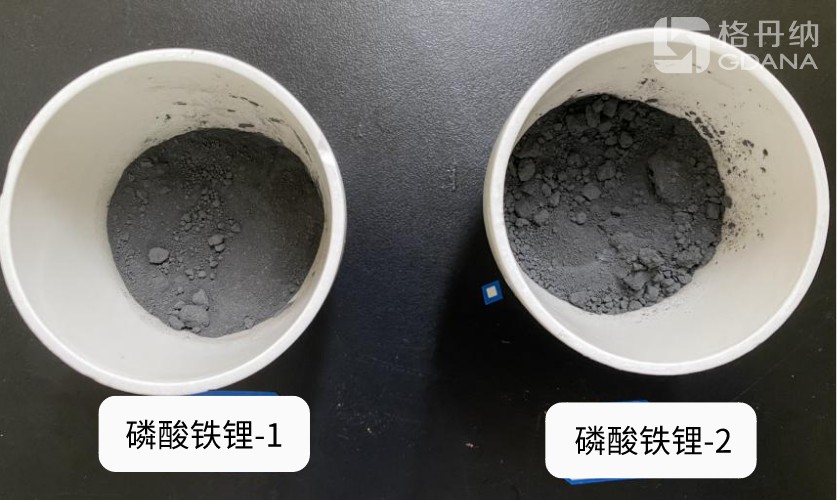

样品：磷酸铁锂-1 、 磷酸铁锂-2
使用前将样品取出放置于坩埚中，干燥3 h（100 ℃），烘干后置于干燥器中冷却后备用。
4.微波消解法
称取适量样品（精确到0.0001g）置于微波消解罐中，用少量水润湿，再加入5 mL盐酸，拧紧盖子后放置于A8微波消解仪中，设置好消解程序（如表所示）并启动，直至消解结束。待样品冷却后定容至50mL，用滤纸过滤后，上ICP-MS进行测定。

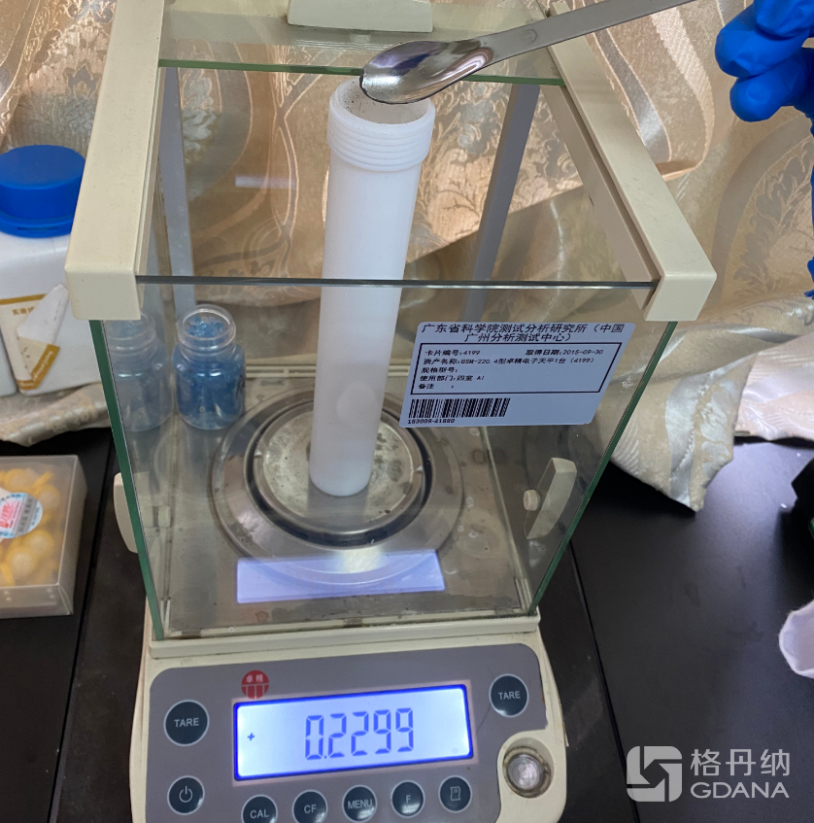

称样
↓

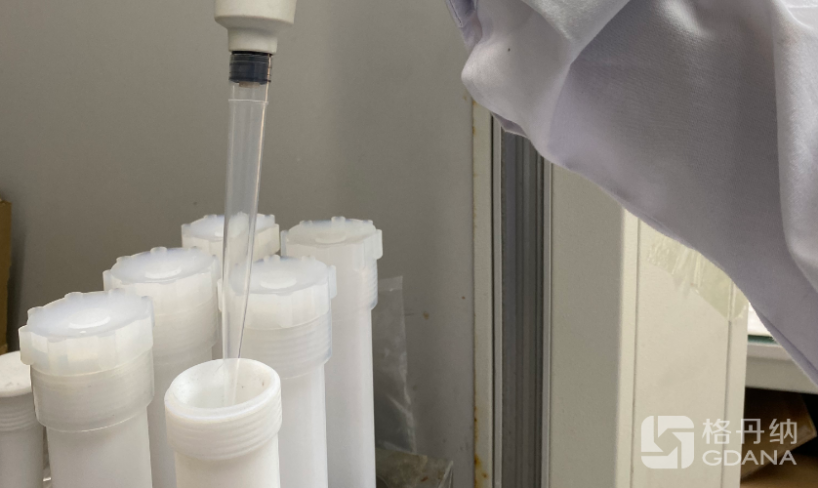

加酸
↓

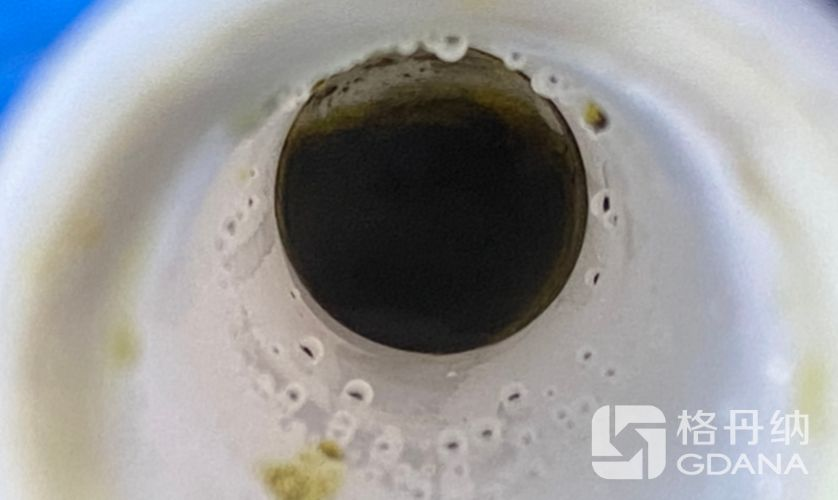

消解前状态
↓
样品置入微波仪
↓

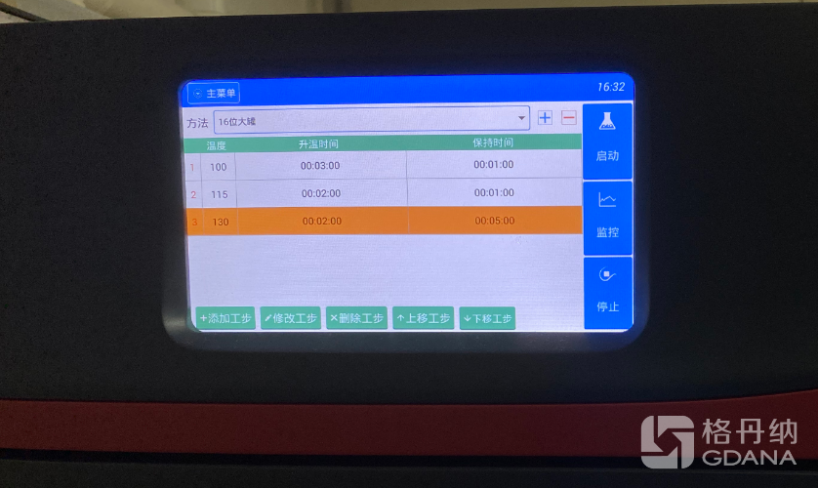

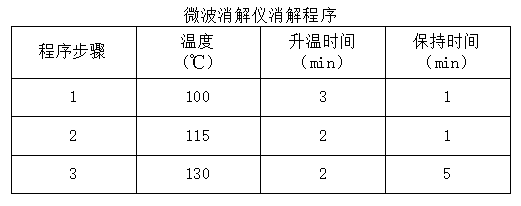

微波消解程序
↓

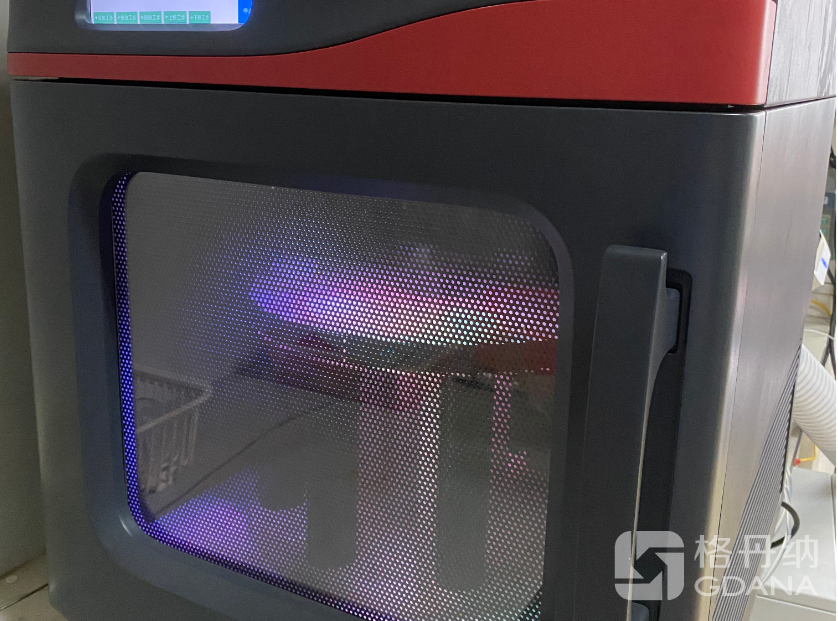

样品消解
↓

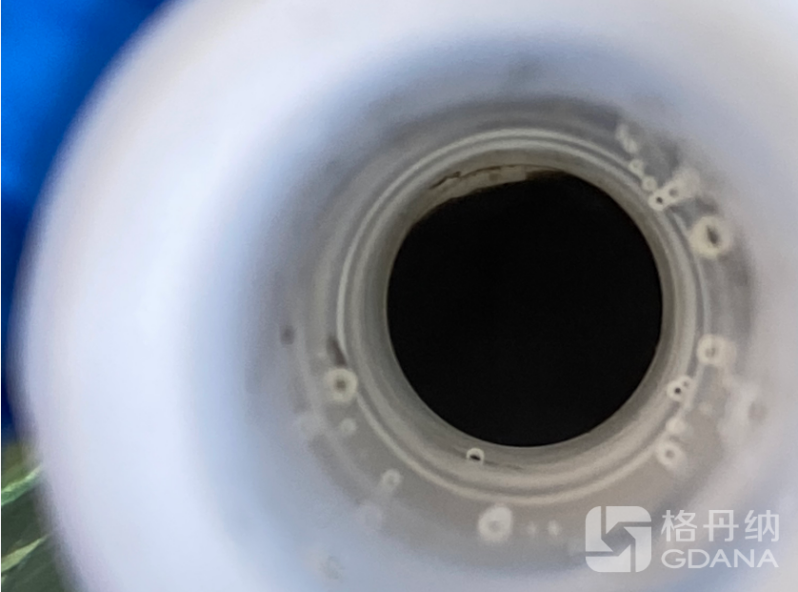

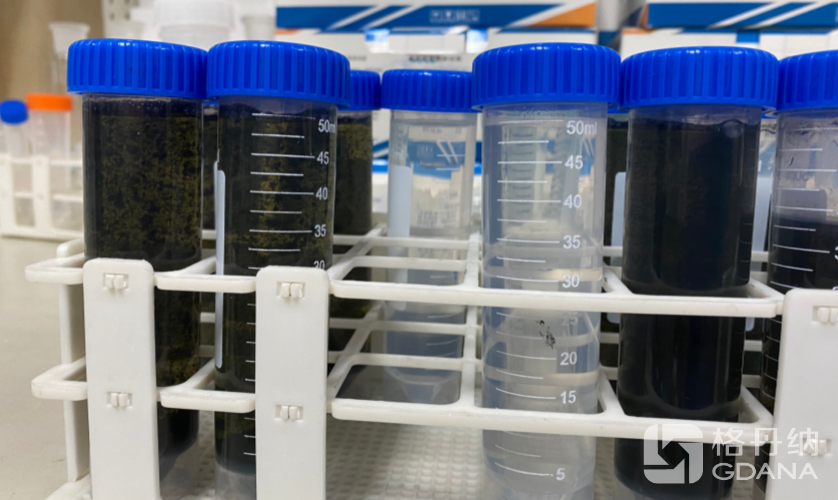

消解后状态
↓

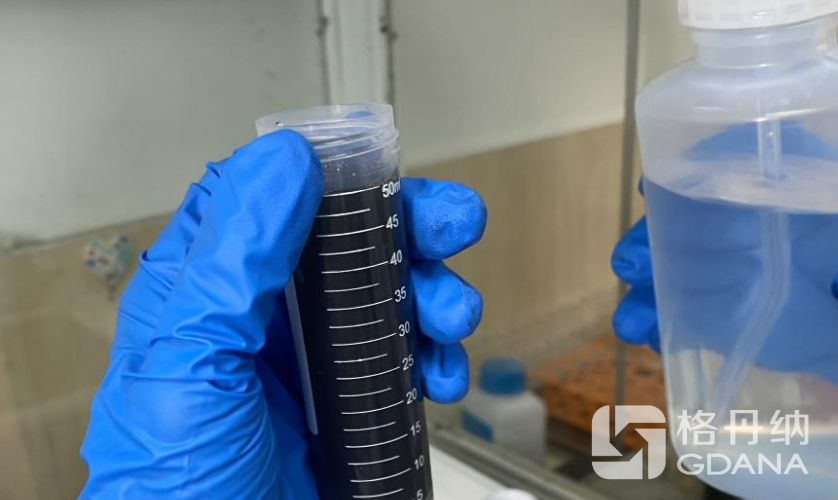

定容
↓
样品过滤
5.检测结果

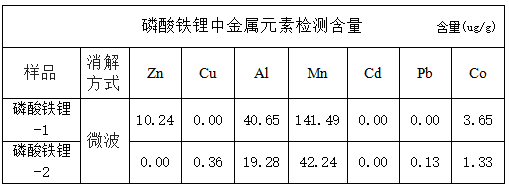

从表结果数据可以看出，微波消解法能准确检测出磷酸铁锂中锌、铜、铝、锰、镉、铅和钴金属元素的含量。
结论
采用微波消解仪能满足磷酸铁锂中金属元素的检测需求。A8微波消解仪具有消解速度快、试剂用量少、消解体系封闭、避免元素挥发损失和样品的污染等优点。
本文中实验仪器介绍：
A8微波消解仪
A8微波消解仪消解快速高效，20分钟内完成绝大部分有机/无机/液体/固体样品的处理，对食品及生物样品特别有效，密封消化避免了一些能形成易挥发组分如砷、硒、汞的损失，并且外源性污染少。
使用A8微波消解的优势：
1、通常采用的2450MHz的微波，变频双磁控管高能微波场发射，非脉冲连续微波输出。
2、大多数传统试剂在微波消解中仍然可以使用，且用于消解的酸类不会因为其活性成分的蒸发而降低或失去其强度。
3、正常工作状态下消解罐完全密闭无泄露。密闭微波消解可通过提高温度／压力协助反应，使反应物在特定温度下发生快速分解，减少分解所需的时间，提高工作效率。
4、由于微波消解试剂用量少且密闭，可消除由于空气传播的微粒或渗出现象而导致的样品污染。因此有较低的空白值。
5、垂直/水平双向波导设计，实现三维输出。通过温压控制可以保证消解的质量，保证反应一致的平行性和重复性。
6、内置大功率离心风机，消解完成后自动原位快速冷却罐体，10min左右温度从200℃降到安全温度，缩短降温降压时间。
粤公网安备 44011202000628号 粤ICP备14047970号
